Vad gör en höghastighetsmotoraxel till den kritiska möjliggöraren för moderna höghastighetsmaskiner?

1. De unika kraven på höghastighetsmotoraxlar

När elmotorer pressas till högre effekttätheter och mindre formfaktorer har rotationshastigheterna för deras axlar ökat dramatiskt. AHöghastighetsmotoraxelfungerar vanligtvis vid hastigheter som överstiger 20 000 rpm, med vissa avancerade konstruktioner som når 150 000 rpm eller mer. Vid dessa hastigheter utsätts axeln för centrifugalaccelerationer som kan överstiga 10 000 gånger gravitationsaccelerationen, vilket utsätter materialet för enorma påfrestningar och kräver extraordinär precision i varje aspekt av dess design och tillverkning.

Nyckelprestandaindikatorer för en högkvalitativ höghastighetsmotoraxel inkluderar dimensionsstabilitet, rotordynamisk stabilitet, utmattningshållfasthet, ytintegritet och materialhomogenitet. Dessa attribut uppnås inte av en slump; de är resultatet av noggrant materialval, rigorösa tillverkningsprocesser och omfattande kvalitetssäkringsprotokoll.

• Dimensionell stabilitet– bibehålla geometrisk noggrannhet under termiska och mekaniska belastningar.
• Rotordynamisk stabilitet– undvika kritiska hastigheter och uppvisa adekvat dämpning.
• Trötthetsuthållighet– klarar miljontals stresscykler utan sprickinitiering.
• Ytintegritet– Släta ytbehandlingar för att minimera friktion och spänningshöjare.
• Materialhomogenitet– fri från inneslutningar, porositet eller segregation.

2. Materialvetenskapens roll i design av höghastighetsaxel

Materialet som valts för aHöghastighetsmotoraxelpåverkar direkt dess styrka, styvhet, utmattningsbeständighet och termiska beteende. Inget enskilt material uppfyller alla krav perfekt, så urvalsprocessen innebär avvägningar baserat på den specifika applikationens hastighet, belastning, temperatur och miljöförhållanden.

Termiska egenskaper är lika viktiga. Termisk expansionskoefficient (CTE) bestämmer hur mycket axeln kommer att växa radiellt och axiellt när temperaturen stiger under drift. En felaktig CTE mellan axeln och rotorlamineringsstapeln eller lagrets inre lagerbana kan skapa interferensproblem eller förlust av presspassningshållning. Material med lägre CTE, såsom vissa nickellegeringar eller kompositer, är att föredra i applikationer med stora temperatursvängningar.

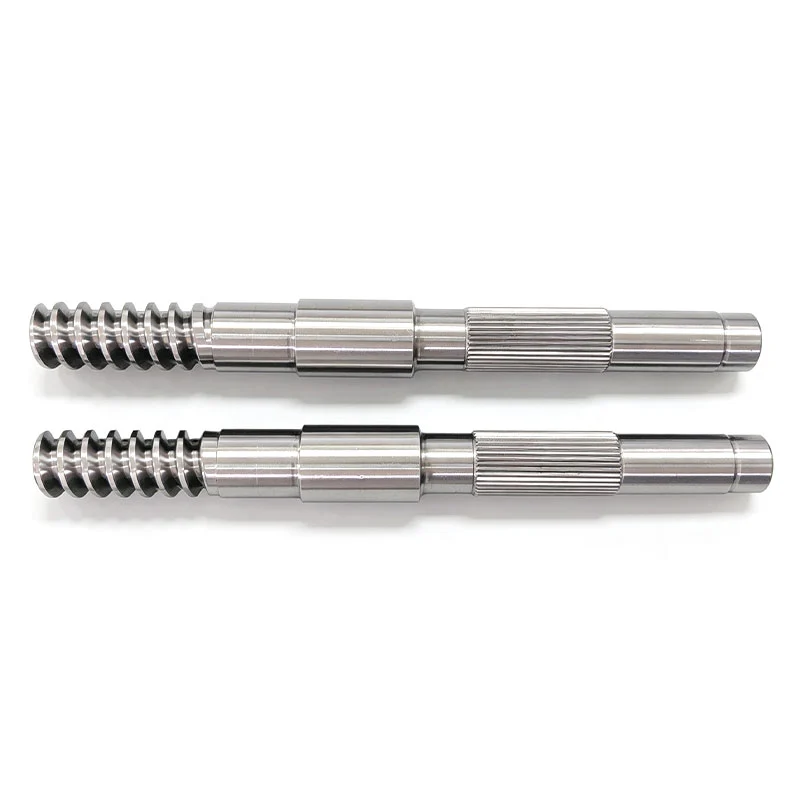

3. Precisionstillverkning: Bron mellan design och prestanda

Även den mest noggrant designade höghastighetsmotoraxeln kommer inte att uppfylla prestandaförväntningarna om tillverkningen introducerar geometriska fel, ytdefekter eller kvarvarande spänningar. Precisionstillverkning är därför väsentlig för att inse de teoretiska fördelarna med materialet och designen.

Dynamisk balansering, som beskrivs i nästa avsnitt, utförs som en avslutande operation för att korrigera eventuell kvarvarande obalans. Balanseringsprocessen i sig är en precisionsoperation, som ofta kräver flera iterationer för att uppnå önskad balansgrad.

• CMM-inspektion– verifierar alla kritiska dimensioner med hög noggrannhet.
• Icke-förstörande testning– Ultraljuds- och magnetiska partikelmetoder upptäcker dolda brister.
• Statistisk processkontroll– säkerställer jämn kvalitet över produktionspartier.

4. Dynamiskt beteende och utmaningen med resonans

En av de mest formidabla utmaningarna inom höghastighetsmotoraxelteknik är att hantera den dynamiska responsen från axel-rotorsystemet. DeHöghastighetsmotoraxelmåste utformas så att dess driftshastighetsområde är fritt från alla kritiska hastigheter (naturliga frekvenser) för att undvika resonans, vilket kan leda till överdriven vibration, lagerskador och katastrofala fel.

Två primära designstrategier:

• Styvt skaft– den första kritiska hastigheten är över den maximala drifthastigheten; enklare balansering, men kräver större diameter eller kortare spännvidd.
• Flexibelt skaft– arbetar över den första kritiska hastigheten; tillåter lättare design men kräver flerplansbalansering och ofta aktiv dämpning.

Förutom böjningslägen måste även vridningskritiska hastigheter beaktas. Torsionsresonanser uppstår när axelns torsionsnaturfrekvens sammanfaller med torsionsexcitation från motorns vridmomentpulser eller från den drivna lasten. Designers använder vanligtvis torsionsvibrationsanalys för att säkerställa adekvat separation mellan torsionsnaturfrekvenser och excitationsordningar.

Experimentell verifiering utförs under prototyptestning genom att köra ett hastighetssvep samtidigt som vibrationer övervakas. Töjningsmätare eller accelerometrar bekräftar förutspådda lägesformer och frekvenser, och vägleder alla nödvändiga designrevisioner.

5. Integration med lagersystem och smörjning

Höghastighetsmotoraxeln fungerar inte isolerat; dess prestanda är intimt kopplad till det lagersystem som stöder den. Lagren måste klara axelns rotationshastighet, radiella och axiella belastningar och termisk expansion med bibehållen låg friktion och tillräcklig dämpning.

Korrekt inriktning mellan motoraxeln och den drivna utrustningen är en annan avgörande faktor. Felinriktning kan orsaka ytterligare böjmoment på axeln och leda till lokal uppvärmning, för tidigt lagerhaveri och ökad vibration. Precisionsinriktningsverktyg och -tekniker, såsom laserjustering, används under installationen och bör verifieras regelbundet under underhåll.

6. Testning och validering för höghastighetsapplikationer

Innan en höghastighetsmotoraxel släpps för produktion måste den genomgå rigorösa tester för att validera dess design, tillverkningskvalitet och tillförlitlighet under simulerade driftsförhållanden. Testprogrammet innehåller vanligtvis flera steg, från materialkaraktärisering till uthållighetstester i full hastighet.

• Materialprovning– kuponger verifierar egenskaperna för draghållfasthet, utbyte, hårdhet och utmattning mot tillåten design.
• NDT-inspektion– ultraljud, virvelström och färgpenetrant upptäcker interna och ytdefekter.
• Dynamisk balansering– uppnår specificerad balansgrad (typiskt G1.0 eller bättre).
• Spinntest i full hastighet– kör till maxhastighet medan du övervakar vibrationer, temperatur och lagertillstånd.
• Uthållighetstest– hundratals timmar vid full belastning för att validera utmattningslivslängd och slitageegenskaper.
