Kärntekniken för motoraxeln ligger i dess evolventa splinestruktur. Splineanslutningar används vanligtvis i mekanisk transmission för att överföra vridmoment och möjliggöra axiell rörelse, och den evolventa spline är den mest överlägsna tandprofilen bland alla splinetyper.
Till skillnad från rektangulära splines (med rektangulära kuggprofiler) har den evolventa splines en evolvent kurvtandprofil - samma som kugghjulständer. Denna design ger två grundläggande fördelar: automatisk centrering och belastningsdelning med flera tänder.
För automatisk centrering, under montering av motoraxeln, styrs splinetandsytorna naturligt längs den evolventa kurvan, vilket gör att axeln och den passande delen kan anpassa sig själv utan ytterligare justering, vilket uppnår hög koaxialitet. Denna funktion minskar avsevärt monteringssvårigheter samtidigt som den säkerställer högre överföringsnoggrannhet. För belastningsdelning med flera tänder säkerställer den evolventa kuggprofilens design att belastningar fördelas jämnt över flera tänder, vilket undviker lokal överbelastning som är vanlig med rektangulära räfflor där endast en eller ett fåtal tänder bär belastningen, vilket avsevärt förbättrar belastningskapaciteten och livslängden.

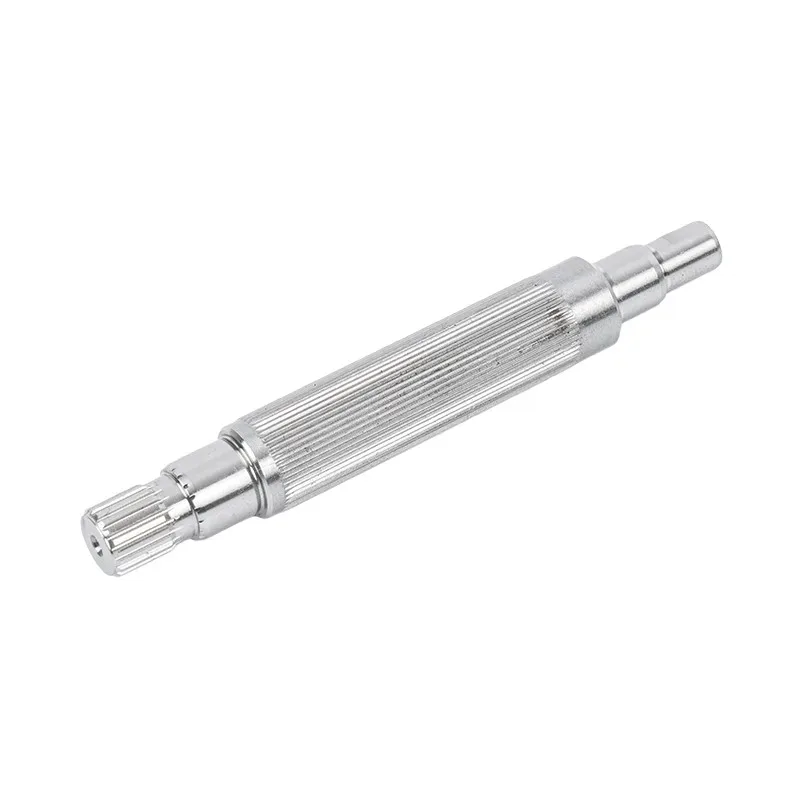

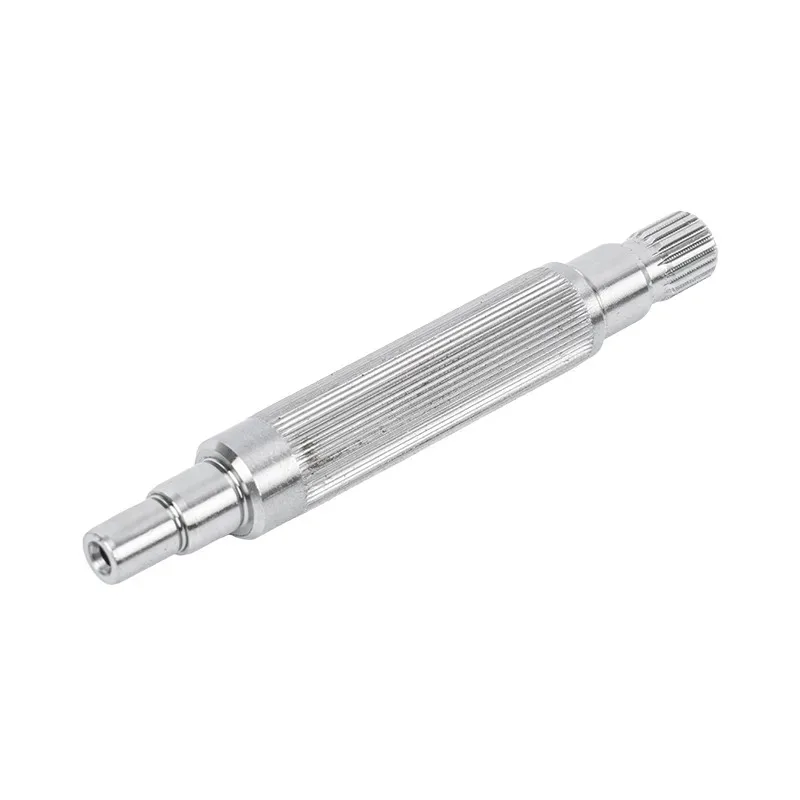

Guanshuos Involute Spline Motor Shaft har stora tandrotfiléer (R0.3~R0.8), vilket ytterligare minskar spänningskoncentrationen vid tandroten, vilket gör att produkten får längre utmattningslivslängd under stötbelastningar och växlande stress.
Guanshuos motoraxel erbjuder följande kärnfördelar, vilket gör den till den föredragna lösningen för applikationer med hög hastighet och hög precision:
1. Automatisk centrering, högre koaxialitet
Produktens evolventa kuggprofil centreras automatiskt under monteringen, vilket uppnår högre koaxialitet mellan axeln och passande del och jämnare transmission. Jämfört med den exakta passform som krävs för rektangulära splines för att uppnå inriktning, reducerar den automatiska centreringsfunktionen hos evolventa splines avsevärt monteringssvårigheter samtidigt som högre transmissionsnoggrannhet säkerställs.
2. Flertands belastningsdelning, stark kapacitet för tung belastning
Produkten fördelar belastningen jämnt över flera tänder, med betydligt bättre belastningskapacitet än rektangulära splines. Den större tandrotfilén (R0,3~R0,8) minskar spänningskoncentrationen, ger starkare slaghållfasthet, utmattningsmotstånd och anti-excentrisk lastkapacitet. Den fungerar mer stabilt under frekvent rotation framåt och bakåt och kraftiga belastningsförhållanden, med en livslängd som vanligtvis är längre än rektangulära splines.
3. Hög hastighet, lågt brus, hög överföringseffektivitet
Produkten har släta kuggprofiler och minimal ingreppseffekt, med utmärkt höghastighetsprestanda, hög transmissionseffektivitet och låg värmealstring. Vibrations- och bruskontroll är överlägsna rektangulära splines, vilket gör den särskilt lämplig för roterande utrustning med medelhög och hög hastighet och den föredragna lösningen för höghastighetsmotorer och precisionsspindlar.
4. Hög bearbetningsnoggrannhet, bra utbytbarhet
Guanshuos Involute Spline Motor Shaft uppnår splineutjämningsfel ≤0,015~0,03mm, symmetri ≤0,02mm och tandytans grovhet Ra≤0,8~1,6μm. Högprecisionsbehandling säkerställer god utbytbarhet, vilket underlättar underhåll av utrustning och reservdelshantering.
5. Omfattande kvalitetskontrollsystem
Guanshuo har godkänt ISO9001 kvalitetsledningssystemcertifiering, implementerar fullständig kvalitetskontroll från råvaror till färdiga produkter. Företaget har 11 patenterade teknologier som täcker lagertätningsstrukturer, kombinerade motoraxelstrukturer, lagerstödstrukturer och andra områden.
| Parameter | Specifikationsområde |
|---|---|
| Spline-utjämningsfel | ≤0,015~0,03 mm |
| Spline symmetri | ≤0,02 mm |
| Tandytans grovhet | Ra ≤ 0,8~1,6 μm |
| Tandrotfilé | R0,3~R0,8 |
Med sina kärnegenskaper av automatisk centrering, hög koaxialitet, mjuk transmission, flertands belastningslagring, stark tung belastning och slaghållfasthet, hög hastighet och lågt ljud, hög effektivitet och lång livslängd, används Involute Spline Motor Shaft i stor utsträckning i följande krävande scenarier:
Nya energifordon: Drivmotor höghastighetsaxelapplikationer. Involut spline automatisk centrering säkerställer transmissionsstabilitet vid höga hastigheter, medan flertands belastningsdelning uppfyller höga krav på vridmoment.
Höghastighetsmotorer och precisionsspindlar: Kärntransmissionskomponenter för medellång och höghastighets roterande utrustning. Släta kuggprofiler, minimal ingreppspåverkan och låg värmealstring gör den till den föredragna lösningen för höghastighetsmotorer.
Industriell automation: Robotkopplingar, servomotorer, precisionstransmissionssystem. Hög precision och god utbytbarhet uppfyller de höga tillförlitlighetskraven för automationsutrustning.
Byggmaskiner: Transmissionsaxelapplikationer under frekvent rotation framåt och bakåt och kraftiga belastningsförhållanden. Starkare slagtålighet och utmattningsmotstånd säkerställer längre livslängd.
Verktygsmaskiner: Spindeltransmission för CNC-verktygsmaskiner och bearbetningscenter. Hög koaxialitet och låg vibration säkerställer bearbetningsprecision.
Guanshuos produkter har täckt försäljningsregioner inklusive Guangzhou, Jiangsu, Fujian, Anhui, Shandong och andra områden, och har etablerat samarbetsrelationer med varumärken som Goldsmiths, French Decathlon, Omron och Yasi.
För att hjälpa inköpare att bättre förstå de tekniska fördelarna med produkten ger följande tabell en systematisk jämförelse mellan evolventa splines och rektangulära splines:
| Dimensionera | Involut spline (Guanshuo) | Rektangulär spline |
|---|---|---|
| Centreringsmetod | Automatisk centrering, tandprofilstyrd inriktning | Kräver precisionspassning, centreringsnoggrannhet beror på bearbetning |
| Koaxialitet | Hög (säkeras av automatisk centrering) | Medium (beror på passform) |
| Lastfördelning | Flertands enhetlig belastningsdelning | Få tänder tål belastning, benägna för lokal överbelastning |
| Tandrotsstress | Stor filé (R0,3~R0,8), låg spänningskoncentration | Hög stresskoncentration, benägen för utmattningssprickor |
| Slagtålighet | Stark | Svag |
| Anti-excentrisk lastkapacitet | Stark | Svag |
| Höghastighetsprestanda | Utmärkt (slät tandprofil, minimal ingreppspåverkan) | Medel (större maskeffekt) |
| Vibration och buller | Låg | Högre |
| Överföringseffektivitet | Hög | Medium |
| Livslängd | Lång (vanligtvis längre än rektangulära splines) | Kortare |
| Bearbetningsnoggrannhet | Hög (utjämningsfel ≤0,015~0,03 mm) | Medium |
| Utbytbarhet | Bra | Genomsnitt |
| Bäst passande scenario | Hög hastighet, hög precision, tung last, frekvent framåt-bakåt | Låghastighet, lätt last, allmän transmission |
Jämförelsen ovan visar tydligt att produkten överträffar rektangulära splines i centreringsnoggrannhet, lastkapacitet, slagtålighet, höghastighetsprestanda och livslängd. För transmissionssystem som eftersträvar hög effektivitet, lång livslängd och låga underhållskostnader är evolvent spline det överlägsna valet.
Guanshuo tillhandahåller servicestöd för hela processen för axeln:
Provscen: Konsultation med teknisk parameteranpassning, 3D-ritning i samarbete med designverifiering, gratis provtillhandahållande och kostnadsoptimeringsplaner, säkerställande av produktmatchning med kundens utrustningsförhållanden och kostnadsreduktionskrav.
Massproduktion: Helprocess CNC-bearbetningskvalitet spårbarhet, 48-timmars produktionsframsteg visuell feedback, ISO9001-systemcertifiering kvalitetsinspektion, stöd för VMI-lagerhantering och nödbeställningar.
Efterförsäljning: 24 månaders förlängd garantiperiod, diagnos på plats av globala problem inom 48 timmar, gratis tillhandahållande av processuppgraderings- och iterationslösningar, upprättande av en kunddatabas för slitage på utrustning för tidig varning och underhåll.
Snabbt svar: Förfrågningar och produktkonsultationer kan besvaras inom 24 timmar.
Originalfabrikstillverkning, kvalitetskontrollerbar: Guanshuo är en direkt tillverkare av Involute Spline Motor Shaft, med fullständig processkontroll från råmaterial till färdiga produkter.
Avancerad utrustning, tillräcklig produktionskapacitet: Ett team på över 50 anställda, 26 CNC cylindriska slipmaskiner, 6 hällmaskiner och annan avancerad utrustning säkerställer leverans i tid av stora volymer.
Djup teknisk expertis, patentstöd: 11 patenterade teknologier täcker flera kärntekniska aspekter av produkten och relaterade produkter.
Kompletta certifieringar, ljudsystem: ISO9001-certifieringssystem löper genom hela processen med FoU, produktion och försäljning.
Omfattande tjänster, bekymmersfri efterförsäljning: Full livscykelservicestöd från prover till massproduktion, från förförsäljning till efterförsäljning.
S: Två centrala fördelar: automatisk centrering - tandprofilen styr naturligtvis inriktningen under monteringen, vilket uppnår högre koaxialitet; och belastningsdelning med flera tänder - belastningar är jämnt fördelade över flera tänder, vilket ger starkare belastningskapacitet, bättre slagtålighet och längre livslängd.
S: Tandytans ojämnhet kan nå Ra≤0,8~1,6μm, splineutjämningsfel ≤0,015~0,03mm, symmetri ≤0,02mm, och tandrotfilet R0,3~R0,8.
S: CNC-fräsning eller -fräsning används, kombinerat med CNC-cylindriska slipmaskiner med hög precision för yttercirkelbearbetning, med hela processen styrd under ISO9001-systemet.
S: Lämplig för scenarier för höghastighets-, högprecisions-, medel- till tung belastning, frekvent rotation framåt och bakåt och överföring av stötlast, inklusive drivmotorer för nya energifordon, höghastighetsmotorer, precisionsspindlar och industriell automationsutrustning.
S: 24 månaders utökad garanti, global problemdiagnos inom 48 timmar, kostnadsfria processuppgraderingslösningar och svar på förfrågningar inom 24 timmar.
S: Skicka in en förfrågan via den officiella webbplatsen eller e-post. Svara inom 24 timmar, och offerten anger tydligt nyckelparametrar.
S: Högprecisionsbearbetning säkerställer god utbytbarhet, underlättar underhåll av utrustning och reservdelshantering och minskar underhållskostnaderna.
